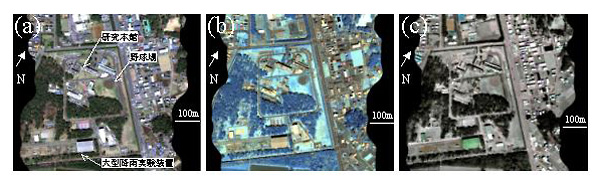

図6 ARTSの試験観測で計測した防災科研 (a)可視・近赤外擬似カラー画像(R/G/B:660nm/565nm/470nm)，(b)近赤外擬似カラー画像(R/G/B:2165nm/1685nm /1280nm)，(c)赤外擬似カラー画像(R/G/B:10260nm/9469nm/8791nm)．

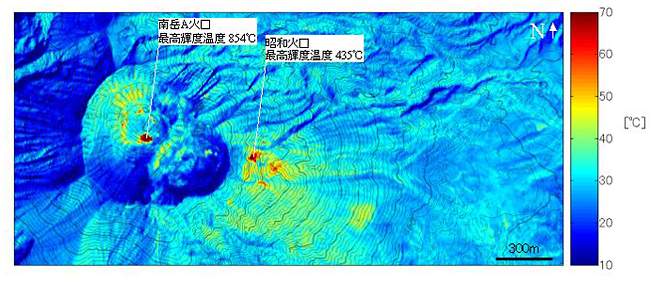

図8 桜島南岳A火口，昭和火口付近の輝度温度画像（10260nmの放射輝度より計算） 位置の把握のために，国土地理院発行25000分の1地形図の等高線を重ねて表示．南岳A火口の最高輝度温度は854℃(1001nmの放射輝度より計算)で，その領域の大きさは約1.5m四方である．昭和火口の最高輝度温度は435℃(1625nmの放射輝度より計算)で，その領域の大きさは約3.6m四方である．

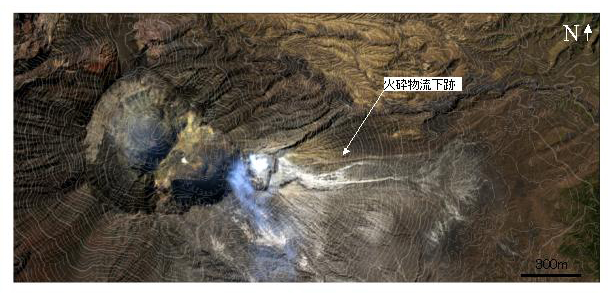

図9 桜島南岳A火口，昭和火口付近の可視近赤外擬似カラー画像（R/G/B=660nm/565nm/432nm） 位置の把握のために，国土地理院発行25000分の1地形図の等高線を重ねて表示．矢印で示した白色に発色した部分が火砕物の流下跡と思われる．流下跡の長さは約1.2km、幅200mである．
